1．常用架空線路導線類型及挑選
導線和電纜的挑選依據其運用環境、工作條件等要素確認。
野外架空線路10KV及以上電壓等級一般選用裸導線，380V電壓等級一般選用絕緣導線。
裸導線常用的類型：
（1）鋁絞線（LJ）導電功能較好，重量輕，對風雨效果的抵抗力較強，但對化學腐蝕效果的抵抗力較差，多用于6~10kV的線路。
（2）鋼芯鋁絞線（LGJ）在機械強度要求較高的場合和35kV及以上的架空線路上多被選用。
（3）銅絞線（TJ）導電功能好，機械強度好，對風雨和化學腐蝕效果的抵抗力都較強，但價格較高。
2．常用電力電纜類型

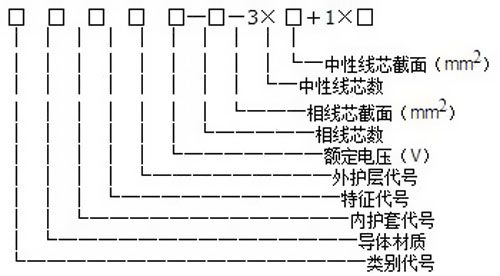

（1）電力電纜類型的表明和意義
電纜類別代號：
Z—油浸紙絕緣電力電纜 V—聚氯乙烯絕緣電力電纜
YJ—交聯聚乙烯絕緣電力電纜 X—橡膠絕緣電力電纜
原料代號：
L—鋁導體 LH—鋁合金導體 T—銅導體 TR—軟銅導體
內護套代號：
Q—鉛包 L—鋁包（現不出產） V—聚氯乙烯護套
特征代號：
P—滴干式 D—不滴流式 F—分相鉛包式
外護層代號：
02—聚氯乙烯套 03—聚乙烯套 20—裸鋼帶鎧裝
30—裸細圓鋼絲鎧裝 40—裸粗圓鋼絲鎧裝
（2）常用類型及挑選準則
①塑料絕緣電力電纜
結構簡略，重量輕、抗酸堿、耐腐蝕，敷設裝置便利。
常用的有兩種：聚氯乙烯絕緣及護套電纜和交聯聚乙烯絕緣聚氯乙烯護套電纜。
②油浸紙絕緣電力電纜
該電力電纜運用最遍及。他耐壓強度高，耐熱強度好，運用年限長。但不適用于高差較大的場合。
在筆直或高落差場合，用油浸紙滴干絕緣鉛包電力電纜。

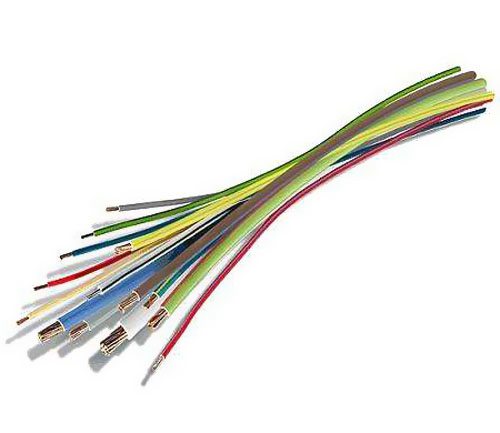

3．常用的絕緣導線類型挑選
塑料絕緣的絕緣功能杰出，價格低，可節省橡膠和棉紗，在室內敷設時常用。
常用塑料絕緣線類型有：BLV（BV），BLVV（BVV），BVR。
