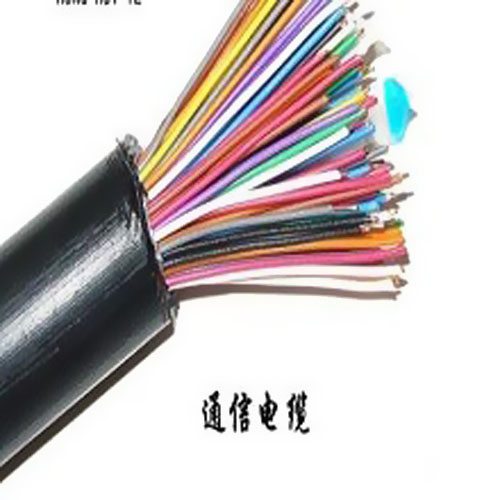

數字通信電纜的制作要害
有用進步和確保電纜的制作精度和安穩性、均勻性是制作出高功用數據電纜的要害之地點。絞對退扭，實際上是預扭，即在絞對扭絞前，對單線反向給予必定的扭絞，使特性阻抗與頻率間的改動曲線更趨于陡峭。退扭率的進步可改進電氣功用，但也帶來了副作用——單線結構被部分損壞。因而退扭率應操控在10%左右，最好不要超越35%。
數字通信電纜技術目標中較難經過的功用目標有：衰減、近端串音衰減等。經過添加導線直徑和挑選更優秀的絕緣資料能夠改進線纜的衰減功用；經過為四對線規劃出合理的絞合節距，可使電纜的近端串音和遠端串音到達一個最佳作用，安穩了四個線對的相對方位，并使線對間彼此阻隔，削減了串音攪擾，進步了傳輸質量，確保了電氣功用的安穩牢靠。其4對線相對方位會因外力作用而改動，影響到制品電纜的串音衰減功用，形成電氣功用不如骨架式定，因而對出產工藝操控、設備功用等要求較高，再就是規劃電纜時，要考慮各項目標應有較大的裕度，以確保施工后仍能符合要求，因而，這種電纜現在較少有人選用。
數字通信電纜的結構規劃特色
屏蔽布線體系起源于歐洲，它經過雙絞線的絞合平衡和金屬屏蔽層的屏蔽作用，有用地避免外界的電磁攪擾信號的侵入和來自電纜內部的電磁輻射的外泄，具有非常好的電磁兼容特性和保密性。屏蔽電纜每對線或四對線都可獨自運用金屬屏蔽，因為金屬屏蔽層的集膚效應及反射和吸收作用，能夠更好地分隔周圍的電磁場和削減獨自屏蔽對線之間或四對線之間的串音。
數字通信電纜的開發要害
衰減和串音是兩個最重要的傳輸參數，添加銅導線的直徑，可下降衰減。選用物理發泡的皮2泡2皮絕緣可減小電纜外徑并下降電容，衰減也隨之下降。為每個線對供給獨自的鋁箔屏蔽，可消除線對之間的串音并可消除和削減環境的電氣攪擾，進步電磁兼容性。縱包鋁箔應避免呈現皺折，以確保屏蔽作用和傳輸功用。選用節操距對絞，且節距差較小，可減小電纜變形，下降時延和時延差。對絞線要配組；絞對時應盡量削減線芯絞合接觸點處的揉捏變形；對絞張力應共同，以下降電阻、電容不平衡值；絞對退扭可改進因單線偏疼或線徑不均勻而形成的阻抗動搖等，使傳輸功用愈加安穩。成纜退扭可避免絞對線因遭到扭力變形而引起的傳輸功用劣化。在纜芯外選用銅線織造或鋁箔屏蔽，可下降搬運阻抗，消除或削減環境的電磁攪擾，使電纜結構和傳輸參數安穩。
數字通信電纜的工藝操控與設備要求
高功用的數字通信電纜出產，僅有準確的結構規劃是遠遠不夠的，各工序嚴厲的工藝操控和優勝的設備功用確保是滿意各項目標繼續合格的重要條件。
單線
銅導體的電阻系數不能有明顯差異；退火要均衡，伸長率應操控在±1%；導體直徑公役應約束在±0.002mm以內、絕緣外徑約束在±0.01mm以內、同軸電容約束在±1.5pFPm；同心度應大于96%；導體預熱溫度動搖要小，以使銅線與絕緣層之間粘接杰出，整條單線上絕緣的等效介電常數有必要均勻共同。發泡資料擠出要均勻，注氣壓力改動、螺桿轉數改動、收放線張力改動要盡或許小，發泡層的泡孔要均勻細密。
絞對和屏蔽
在絞對的整個過程中有必要堅持單線的張力改動小于±10%。單線的曲折半徑有必要大于50mm ，以避免下降銅線和絕緣層的粘接功用。裝備恰當的退扭設備能夠處理絕緣層同心度及不均勻問題，絞對節距公役限定在±0.5mm以內。兩根導線間的對稱功用和軸向間隔差等在出產中有必要堅持不變，以避免扭絞不對稱。在整個屏蔽工序中屏蔽帶的張力改動規模應小于±10%。對一切的絞對線進行屏蔽時有必要選用持平的緊縮量。
成纜和屏蔽
成纜時有必要確保絞對線的幾許安穩性，退扭是一種具有實際意義的挑選。在整個成纜過程中絞對線的拉伸張力應堅持在±10%以內，絞對線的曲折半徑應大于75mm。4對絞對線的反向張力應相同以確保電纜杰出的幾許功用。在鋁箔屏蔽工序中屏蔽帶的張力應堅持不變，應避免張力的周期性動搖，張力的改動規模應小于±10%。銅織造屏蔽工序中應有用操控織造銅絲的張力和織造密度。含4對絞對線的電纜，其曲折半徑應大于150mm。
數字通信電纜設備的挑選
數字通信電纜有兩種制作辦法：一步法和兩步法，因而在挑選設備時應充分考慮以下各方面要素：
一步法線對屏蔽只能用一根帶子進行。絞對線的中心存儲被省去了，可節省勞動力。在滿意相同出產能力情況下，一步法比兩步法出資費用要低，它適用于出產已定型的數字通信電纜，更專業更有用率。但一起也意味著拋棄了多樣化的工藝道路。兩步法可選配帶有可調理退扭功用的放線設備，退扭調理規模在0%～50%之間。簡捷的單線放線途徑使放線張力操控得更好，關于屏蔽電纜可使屏蔽包帶規劃得更柔軟，線對可包不止一條屏蔽帶。相同成纜也能夠選配帶有可調理退扭功用的放線設備，其調理規模在0%～100%，以避免絞對線結構改動，使絞對線在成纜時絞對節距和屏蔽都不會發生改動。經過調理放線張力，確保了在整個電纜長度上絞對線張力的共同。假如方案將來出產更先進的數字電纜，并計劃將電纜運用頻率擴展到10GHz乃至更高，那么就應該挑選具有靈活多樣，能滿意各種更新要求的兩步法出產線。
