高塔上的二根線是架空接電線，防雷擊維護高壓線路的，變電所里我常常進去，根什么通訊沒有半點聯系，并且電力設施線路與通訊線有必要分桿架起，不能共用一桿，查看高壓線路有專門的批閱，都是直升機外出查看超高壓塔桿及線路的運轉。

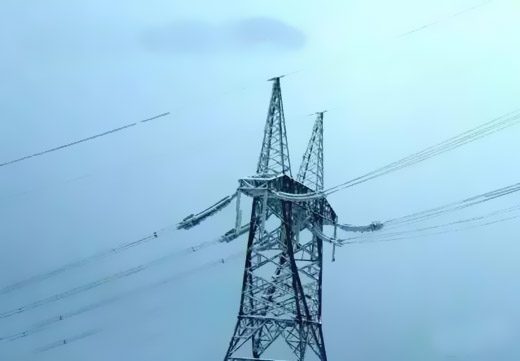

現在高壓輸電塔處處都有，你仔細觀察會發現除了三相電線外，在最上面還有兩根比較細的線，一般不仔細看會看不到。你知道這兩根線是干什么用的嗎

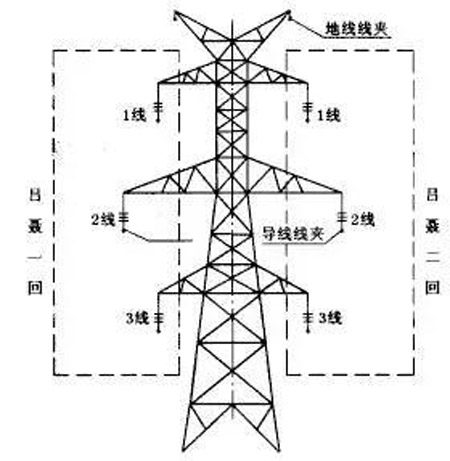

由上圖輸電線塔的結構能夠知道，那兩根線的效果是防雷的或許說是維護輸電線的，叫做避雷線。
由于高壓線塔規劃的比較高，有些仍是在山上，陰雨氣候難免會遭到雷擊。假如雷擊到輸電線路上會影響整個線路體系的電壓或許對輸電線路及相連的設備形成不可逆的危害，因而說為了維護線路不被雷擊到，就要規劃出專門承受雷擊的線路，讓其引雷。
避雷線一般與桿塔直觸摸摸或許經過專門的結構與大地觸摸，每個桿塔都有相應的接地裝置來供避雷線運用，當雷擊到避雷線時就經過桿塔和接地裝置將雷電流引進到大地，然后維護了線路的安全。
有時某些配電桿塔也會帶有避雷線。
曾經都叫避雷線，現在都叫架空地線，首要效果是避雷，假如是opgw，那還有通訊效果。前期opgw還沒呈現的時分，電力通訊用的是載波，載體是導線，后來有了光纖，有了opgw，地線就有了通訊功用，依據某個當地通訊容量需求，兩根地線有或許規劃成滿是鋼絞線，也或許一根鋼絞線一根opgw，或許兩根滿是opgw。
有些區域還能夠看到在現已運轉的線路上加掛光纜的，那是adss，掛在相線下方。還有一種光纜，是把光纖單元復合在相線里邊，叫oppc光纜，用的不多。
高壓輸電線路鐵塔最上面的兩個確實是作維護和通訊用的，稱之為“高壓架空地線”，
這兩根線并且是經過鐵塔自身接入大地的，并且是兩層維護，當雷雨時節的時分，假如線路招到雷電突擊時，鐵塔就直接將雷擊瞬間電流引進大地，進行放電，使其高壓架空線保持在零電位，然后維護了架空線路基層的高壓輸電線路。
至于通訊功用這一點，我們都各有說法，簡略地說我們較簡單理解，我們都知道，導線歸于金屬原料，架起在高空，它對各式各樣的通訊頻率都有必定感應接納的才能，
這一點信任了解或學過電子技術的同行都理解這個道理，再直白點說，我們家里邊曾經用的黑白電視機為什么都需求裝置一個天線，并且天線的資料有必要是金屬資料，為什么不選用非金屬資料做感應電臺的天線？由于金屬資料才具有感應接納電臺信號頻率的才能。
